Karta graficzna na pierwszy rzut oka wygląda jak solidny, dość masywny moduł z własnym chłodzeniem, zestawem portów i osobnym zasilaniem. W tym artykule pokazuję, jak rozpoznać jej najważniejsze elementy, czym różnią się poszczególne konstrukcje i na co patrzeć, gdy oceniasz kartę w komputerze stacjonarnym albo przed zakupem. To praktyczny opis tego, jak wygląda karta graficzna, bez technicznego nadmiaru, ale z konkretami, które naprawdę pomagają.
Najważniejsze cechy karty widać od razu po chłodzeniu, złączach i rozmiarze

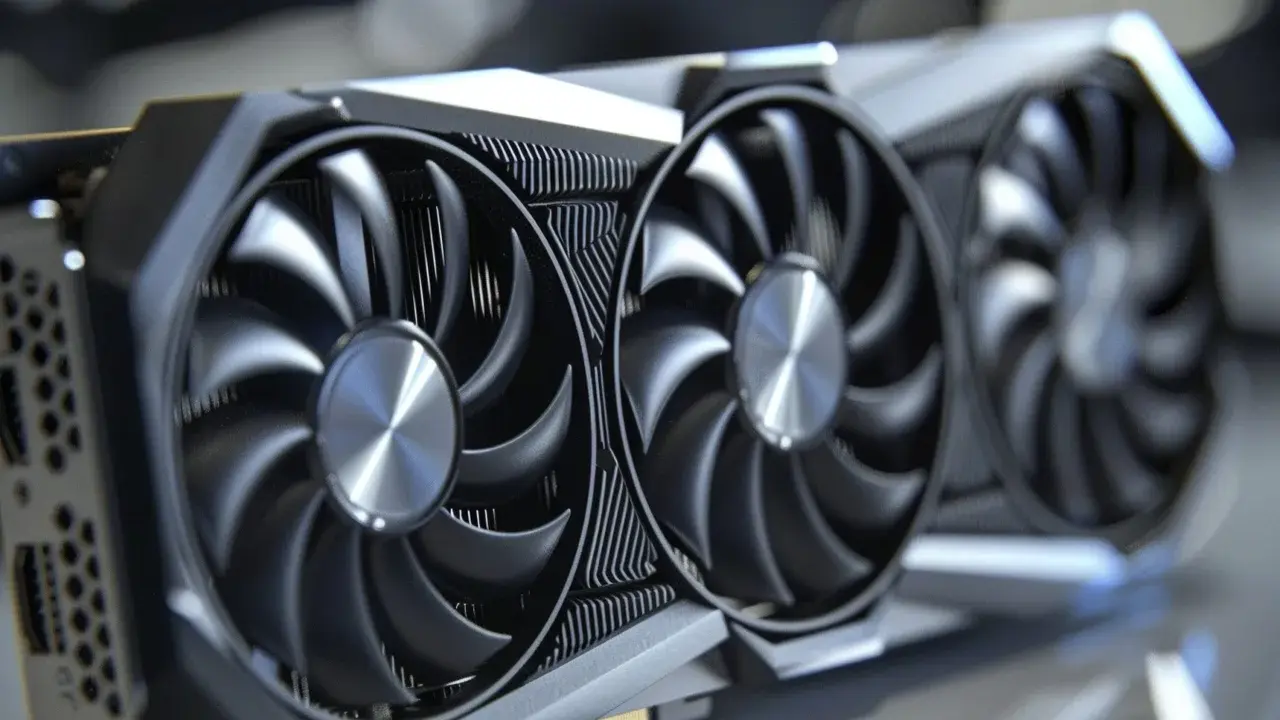

- Najbardziej rzuca się w oczy osłona chłodzenia z jednym, dwoma albo trzema wentylatorami.
- Na tylnej krawędzi zwykle są porty obrazu, najczęściej HDMI i DisplayPort.
- Współczesne modele różnią się długością, grubością i liczbą zajmowanych slotów.
- Złącze zasilania bywa 6-pinowe, 8-pinowe albo 16-pinowe w nowszych konstrukcjach.
- Nie każda karta wygląda tak samo, bo budżetowe i gamingowe modele mają zupełnie inną obudowę oraz chłodzenie.
Z czego składa się karta widziana z zewnątrz
Gdy patrzę na kartę od razu po wyjęciu z pudełka, zwracam uwagę na kilka warstw konstrukcji. Najpierw widać osłonę chłodzenia, czyli plastikowy albo metalowy „pancerz” wokół radiatora i wentylatorów. Pod nią kryje się płytka PCB, a z tyłu często znajduje się metalowy backplate, który usztywnia całość i pomaga odprowadzać ciepło.
Najprościej rozpoznać podstawowe elementy po ich funkcji i po tym, jak wpływają na wygląd urządzenia:
| Element | Jak wygląda | Co oznacza dla użytkownika |
|---|---|---|
| PCB | Ciemna, płaska płytka pod chłodzeniem | To baza całej karty, na niej są układy i ścieżki |
| Radiator | Gęste żeberka aluminiowe lub miedziane bloki | Im większy, tym zwykle lepszy potencjał chłodzenia |
| Wentylatory | Jeden, dwa albo trzy wirniki na froncie | To od nich zależy przepływ powietrza i kultura pracy |
| Backplate | Sztywna płyta na tylnej stronie karty | Chroni laminat i często poprawia wygląd oraz sztywność |
| Śledź | Metalowy pasek przy krawędzi obudowy z portami | To miejsce podłączenia monitora i mocowania do obudowy |
| Złącze zasilania | Wtyczka na górnej lub bocznej krawędzi karty | Określa, jaki kabel musi dostarczyć zasilacz |
W praktyce to właśnie chłodzenie najbardziej zdradza klasę karty. Smukła konstrukcja z jednym wentylatorem wygląda zupełnie inaczej niż masywny model z trzema śmigłami i grubym radiatorem. Kiedy już rozpoznasz te elementy, łatwiej przejść do złącz, bo to one zwykle przesądzają o wygodzie podłączenia monitora i całej kompatybilności zestawu.
Jak rozpoznać złącza i śledź karty
Na tylnej krawędzi karty, czyli na śledziu, znajdują się porty obrazu. Najczęściej spotkasz DisplayPort i HDMI, zwykle w zestawie 3 + 1 albo 2 + 1, zależnie od producenta i przeznaczenia modelu. Starsze karty miewały jeszcze DVI, ale w nowych konstrukcjach to raczej wyjątek niż reguła.
Jeśli patrzę na kartę z punktu widzenia praktyki, a nie samego wyglądu, interesują mnie przede wszystkim te elementy:
- DisplayPort - prostokątne złącze z ściętym rogiem, bardzo częste w kartach gamingowych i monitorach wysokiej częstotliwości odświeżania.
- HDMI - mniejszy, trapezowy port, najwygodniejszy do telewizorów i większości monitorów domowych.
- USB-C - dziś rzadkie na kartach konsumenckich, ale czasem spotykane w modelach specjalistycznych lub starszych konstrukcjach premium.
- Złącze zasilania - 6-pin, 8-pin albo nowsze 16-pinowe rozwiązanie, które pojawia się w mocniejszych kartach.
- PCIe x16 - długi złoty styk na dole karty, który wsuwasz do płyty głównej.
Warto pamiętać o jednej rzeczy: port obrazu i port zasilania to nie to samo, choć początkujący często mylą je na zdjęciach. Na śledziu podłączasz monitor, a na górnej krawędzi zwykle wpinasz kabel zasilający z zasilacza. To ważne zwłaszcza przy kartach, które mają gniazdo umieszczone tuż przy boku obudowy, bo wtedy trzeba zostawić więcej miejsca na przewód. Kolejny temat to gabaryt, a on potrafi mocno zaskoczyć przy pierwszym kontakcie z kartą klasy gamingowej.
Dlaczego jedne modele są smukłe, a inne zajmują trzy sloty
Rozmiar karty graficznej to nie detal, tylko realna cecha montażowa. Spotyka się konstrukcje krótkie i zwarte, ale też bardzo długie, które potrafią zasłonić sporą część wnętrza obudowy. W praktyce różnice są duże: krótsze modele mają około 204 mm długości i 2 sloty, średnie często mieszczą się w zakresie 242-267 mm, a topowe konstrukcje bywają długie na około 304 mm i zajmują 3 sloty.
| Typ konstrukcji | Przykładowy rozmiar | Jak wygląda | Do czego pasuje |
|---|---|---|---|
| Kompaktowa | Około 204 mm, 2 sloty | Krótsza, zwykle z dwoma wentylatorami | Małe i średnie obudowy, mniej miejsca na okablowanie |
| Średnia | Około 242-267 mm, 2-2,5 slotu | Zbalansowana, najczęściej spotykana w komputerach domowych | Uniwersalne zestawy do grania i pracy |
| Duża | Około 304 mm, 3 sloty | Masywna, z rozbudowanym radiatorem i grubą obudową | Duże obudowy i mocniejsze chłodzenie |
Przy dużych modelach ważna jest nie tylko długość, ale też grubość. Karta zajmująca 3 sloty może fizycznie zasłonić sąsiednie miejsca rozszerzeń i utrudnić montaż innych kart lub kabli. Zdarza się też, że sama płytka PCB jest krótsza niż osłona chłodzenia, więc to, co widzisz na zewnątrz, nie zawsze odpowiada faktycznym wymiarom elektroniki. To prowadzi do kolejnego rozróżnienia, które wiele osób pomija, czyli różnicy między kartą desktopową a grafiką w laptopie.
Czym różni się karta w komputerze stacjonarnym od grafiki w laptopie
W komputerze stacjonarnym karta graficzna to osobny, widoczny komponent. Ma własną płytkę, chłodzenie, porty i najczęściej własne złącze zasilania. W laptopie sytuacja wygląda inaczej, bo układ graficzny zwykle nie występuje jako duża, wymienna karta widoczna z zewnątrz. Czasem jest zintegrowany z procesorem, a czasem ukryty na płycie głównej jako mały chip pod systemem chłodzenia.
To ważne, bo wiele osób oczekuje, że w laptopie zobaczy coś podobnego do desktopowej karty z wentylatorami. W praktyce zamiast tego widzisz jedynie kratki wentylacyjne, rurki cieplne i duży układ chłodzenia dla CPU oraz GPU. Jeśli laptop ma mocniejszy układ graficzny, jego obecność zdradzają raczej parametry techniczne i rozmieszczenie nawiewów niż osobna, łatwa do wyjęcia karta. Dla porównania, w komputerze stacjonarnym od razu rzuca się w oczy też sposób mocowania, bo śledź przykręcasz do obudowy śrubą, a cała karta siedzi w slocie PCIe na płycie głównej.
Po takim rozróżnieniu łatwiej zrozumieć to, co widać dopiero po zdjęciu osłony, a tam różnice bywają jeszcze bardziej interesujące.
Co widać po zdjęciu osłony i dlaczego to ma znaczenie
Po demontażu chłodzenia karta przestaje wyglądać jak jednolity blok i ujawnia swoją prawdziwą konstrukcję. W centrum znajduje się układ GPU, czyli główny procesor graficzny. Wokół niego są kości pamięci VRAM, a obok sekcja zasilania VRM, która odpowiada za dostarczanie stabilnego prądu do całego układu. W wielu kartach widać też termopady i metalową płytę dociskową, które mają poprawiać kontakt cieplny.
Najczęściej zwracam uwagę na cztery rzeczy:
- Rozmieszczenie pamięci VRAM - pokazuje, jak producent ułożył układ i czy zadbał o chłodzenie całej powierzchni.
- Sekcję VRM - im solidniejsza, tym większa szansa na stabilną pracę pod obciążeniem.
- Kontakt radiatora z GPU - ma bezpośredni wpływ na temperatury i hałas.
- Jakość termopadów - ważna zwłaszcza przy kartach używanych lub po serwisie.
To już poziom bardziej techniczny, ale bardzo przydatny, jeśli chcesz ocenić jakość wykonania albo sprawdzić kartę po latach używania. Solidny model zwykle nie różni się tylko wydajnością, lecz także detalami wewnętrznej budowy. A gdy już wiesz, jak wygląda wnętrze, warto przejść do bardzo praktycznego pytania: jak patrzeć na kartę przed zakupem lub montażem, żeby nie wpaść w typową pułapkę.
Na co patrzeć przed zakupem lub montażem
Przy wyborze karty nie zaczynam od samej nazwy modelu, tylko od wymiarów i złącz. To oszczędza rozczarowań. Jeśli karta ma 304 mm długości, obudowa też musi mieć zapas, bo trzeba doliczyć miejsce na przewody i swobodny przepływ powietrza. Przy złączu zasilania 16-pinowym szczególnie ważne jest, żeby kabel nie był zagięty tuż przy wtyczce. Zbyt ciasny montaż to proszenie się o problemy z temperaturą albo stabilnością po czasie.
- Długość - sprawdź, czy karta zmieści się między koszykiem na dyski, chłodzeniem procesora i przednim panelem obudowy.
- Grubość - liczba slotów decyduje o tym, czy nie zasłonisz sąsiednich gniazd rozszerzeń.
- Porty obrazu - upewnij się, że masz taki zestaw złącz, jakiego potrzebują twoje monitory.
- Zasilanie - porównaj typ wtyczki z możliwościami zasilacza, zanim kupisz kartę.
- Waga - cięższe konstrukcje często wymagają lepszego podparcia, żeby nie obciążać slotu PCIe.
Jeśli kupujesz używaną kartę, obejrzyj też śruby, lamelki radiatora i stan śledzia. Wgniecenia, wyłamane łopatki wentylatora albo przypalone złącze zasilania nie muszą oznaczać końca, ale zawsze są sygnałem ostrzegawczym. Po takim sprawdzeniu łatwiej uniknąć najczęstszych błędów, które wynikają po prostu z oceniania karty po samym wyglądzie zewnętrznym.
Najczęstsze błędy przy ocenie wyglądu karty
Największy błąd, jaki widzę, to utożsamianie wielkości z wydajnością. Duża karta może mieć świetne chłodzenie, ale nie musi być szybsza od mniejszej konstrukcji z tej samej półki. Drugi błąd to patrzenie wyłącznie na liczbę wentylatorów. Dwa dobrze zaprojektowane wentylatory potrafią działać ciszej i skuteczniej niż trzy słabsze.
- Mylenie masywnego chłodzenia z wyższą wydajnością.
- Zakładanie, że każdy port HDMI albo DisplayPort obsługuje te same funkcje.
- Ignorowanie miejsca potrzebnego na kabel zasilający przy górnej krawędzi karty.
- Niedocenianie wagi karty przy montażu pionowym lub w słabszej obudowie.
- Ocenianie stanu używanej karty wyłącznie po tym, czy „działa po podłączeniu”.
W praktyce wygląd mówi sporo, ale nie wszystko. Uczy mnie przede wszystkim tego, czy karta będzie pasować do zestawu, jakiego chłodzenia można się po niej spodziewać i czy producent nie oszczędzał na detalach montażowych. To dobry punkt wyjścia, a nie pełna odpowiedź o jakości całego produktu.
Co z wyglądu karty naprawdę warto zapamiętać
Jeśli mam to zamknąć w jednym praktycznym wniosku, patrzę najpierw na trzy rzeczy: złącza, chłodzenie i gabaryt. Dopiero potem porównuję wydajność, bo sama estetyka nie powie mi, czy karta jest cicha, kompatybilna z obudową i wygodna w codziennym użyciu.
Najbardziej użyteczna zasada brzmi prosto: im lepiej rozumiesz budowę karty, tym trudniej kupić coś przypadkowego. Widzisz porty, od razu oceniasz, jak podłączysz monitor; widzisz złącze zasilania, od razu sprawdzasz zasilacz; widzisz ogromny radiator, od razu myślisz o miejscu w obudowie. I właśnie tak najlepiej czyta się wygląd karty graficznej w praktyce, a nie tylko na zdjęciu z aukcji.
